Scanare și modelare 3D teren — casă de vacanță

Fuziunea tehnologiilor spațiale, cum ar fi scanarea 3D și apariția unor platforme accesibile pentru a procesa aceste tehnologii, a deschis noi oportunități pentru cartografierea și modelarea terenului si a limitelor cadastrale. Imaginile de înaltă rezoluție pot fi acum utilizate pentru a optimiza cantitatea de date colectate de pe teren și oferă o soluție mai eficientă și mai bogată pentru a defini zona studiata.

Achiziția de date

Această suprafață mică de teren 2700mp a necesitat o masuratoare 3D de 30 min. Pentru a asigura precizia de 1-4 cm am utilizat 4 puncte GPS RTK pentru post-procesare ulterioară și evaluarea erorilor.

Cantitatea și nivelul de detaliu al datelor pe care am reușit să-l achiziționăm in 30 min. a fost superbă și mult mai mare decât a fost vreodată posibil înainte de efectuarea măsurătorilor 3D.

Rezultate

Procesarea imaginilor a fost făcută folosind software de specialitate 3D. Punctele GPS determinate pe teren au fost utilizate pentru a genera un nor dens de puncte 3D georeferentiat in sistemul national de referinta „Stereo 70”.

Masuratoarea a fost efectuata în timpul iernii, iar rezoluția și calitatea rezultatelor au depășit cu mult cerințele clienților.

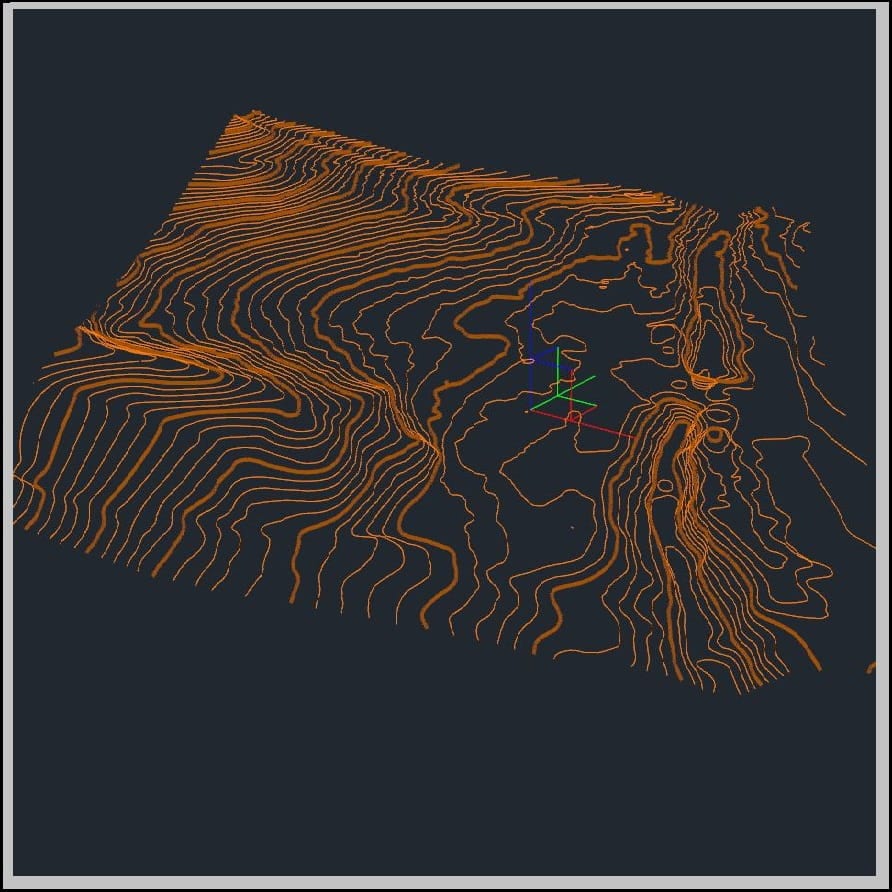

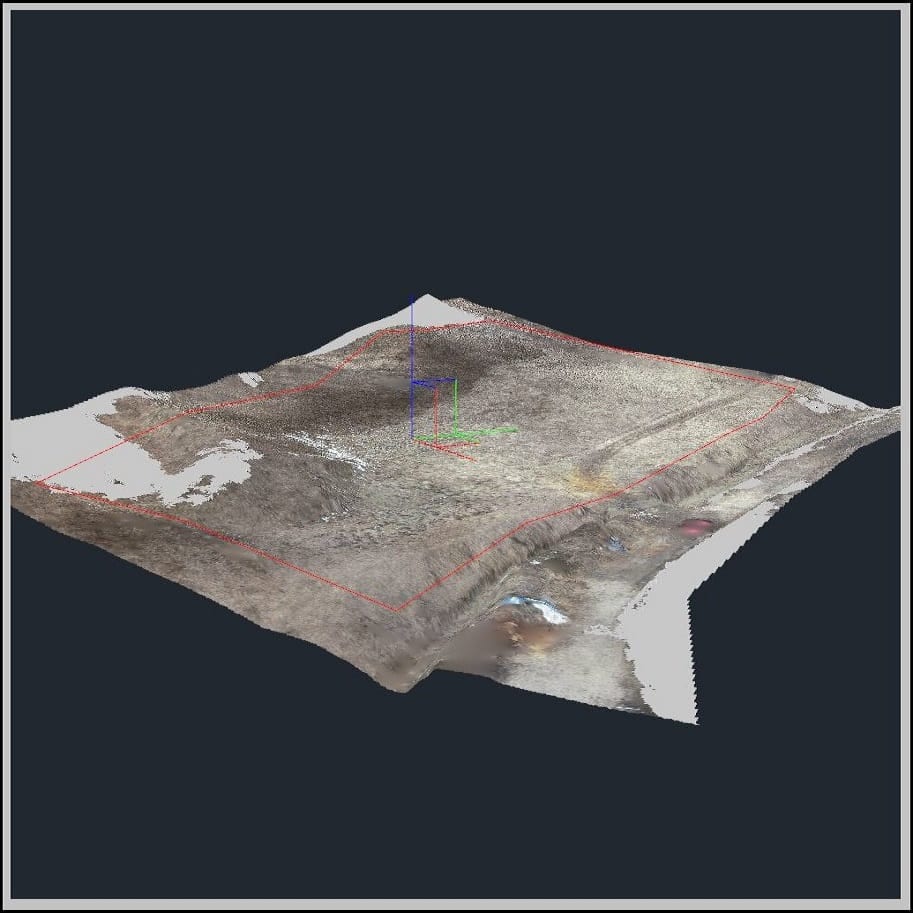

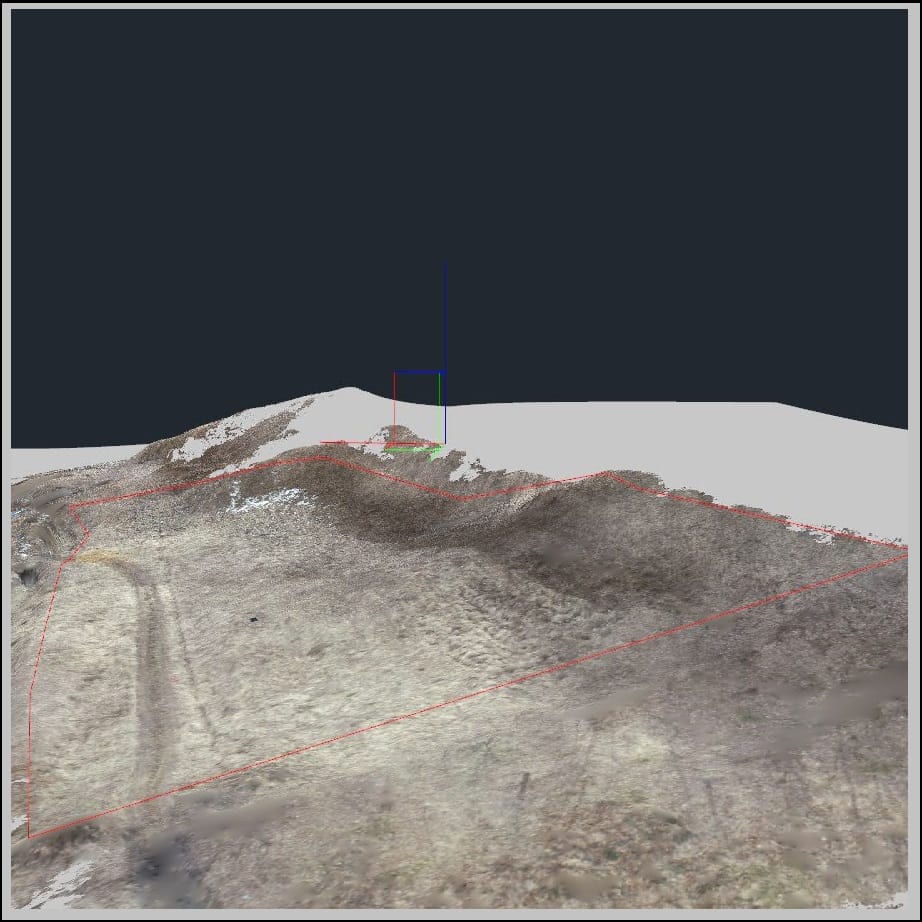

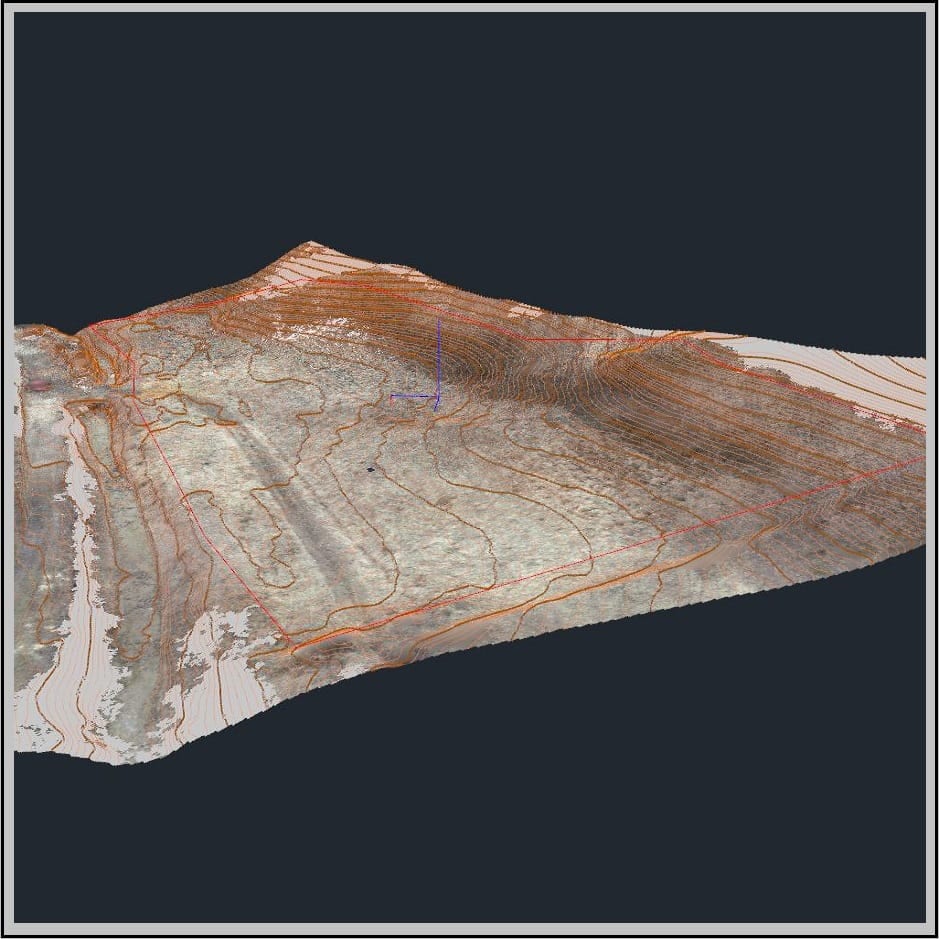

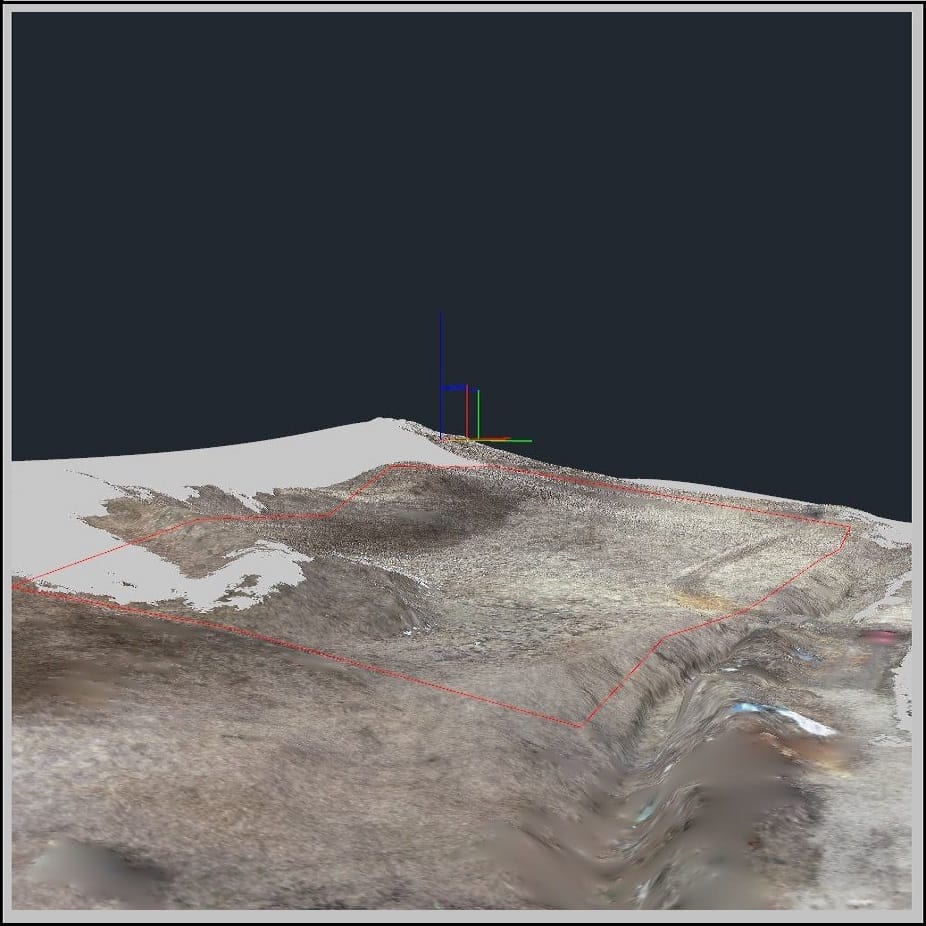

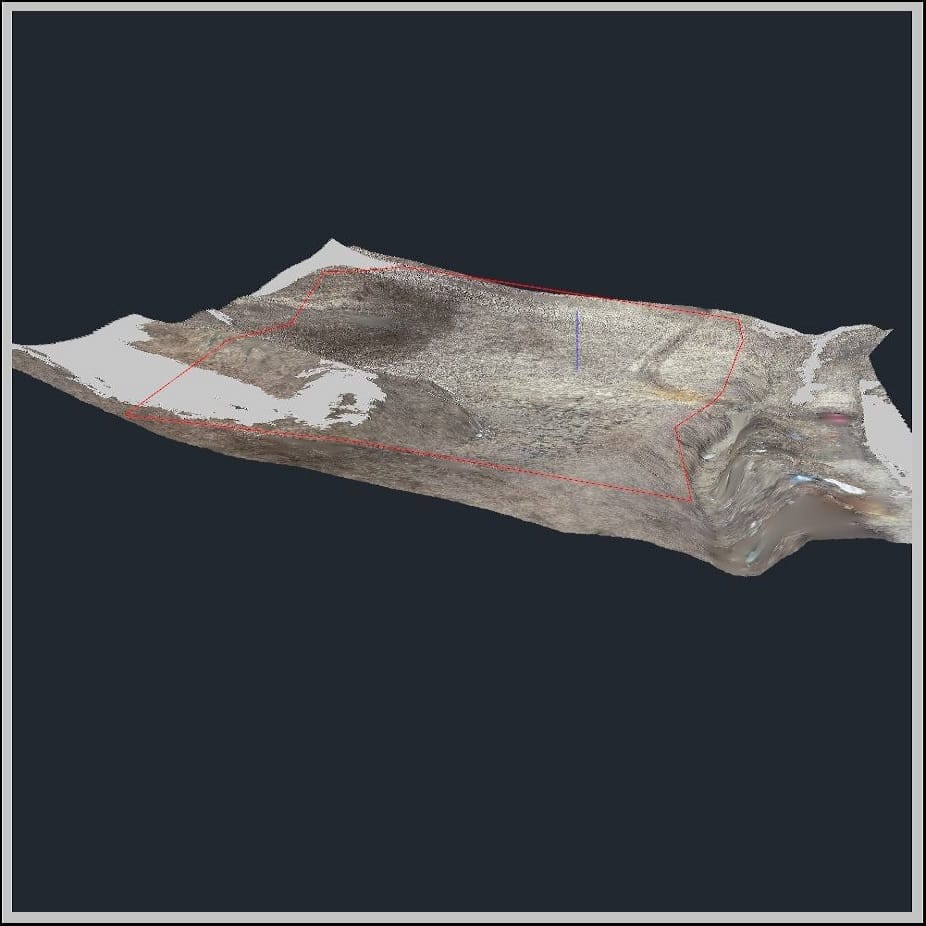

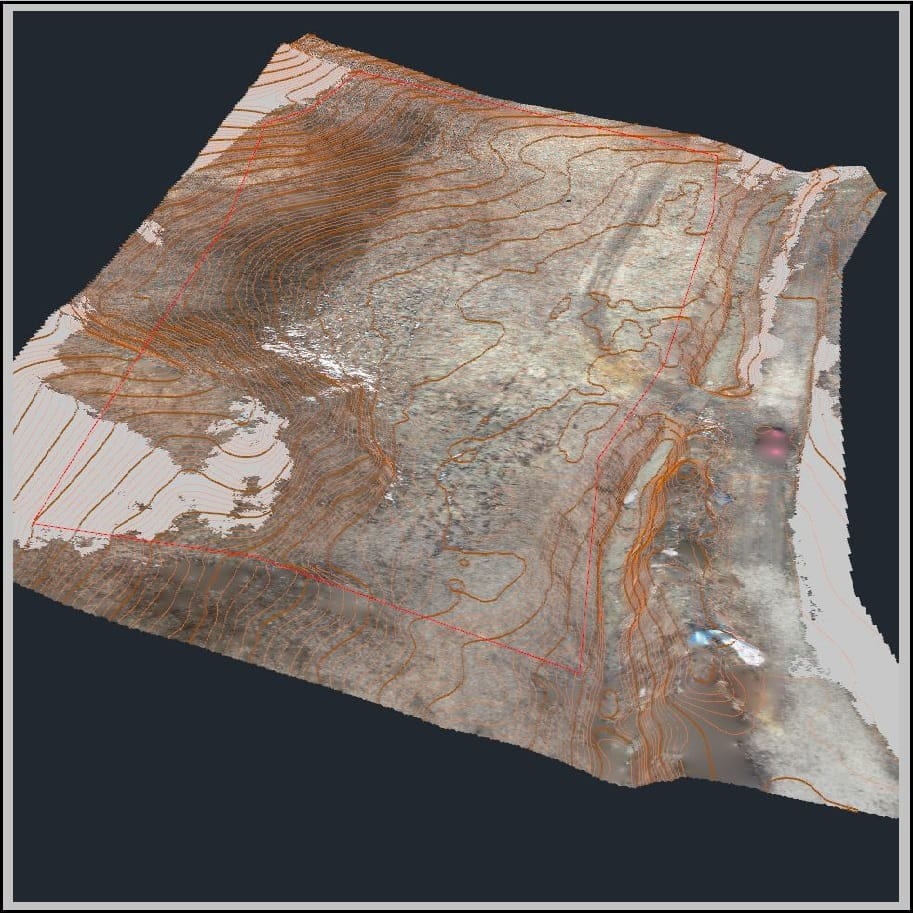

Au fost furnizate următoarele rezultate: un model de suprafață digitală (DSM), un model de teren digital (DTM) prin eliminarea obstacolelor supraterane, cum ar fi arborii, georeferențiat, în culori realiste, o hartă de înălțime, curbe de nivel cu echidistanta de 10cm si profiluri tranversale. Toate acestea s-au realizat folosind scanarea 3D. Toate datele au fost exportate in CAD pentru a fi folosite de biroul de arhitectura.
